設備簡介：
H型鋼結構輥道通過式拋丸清理機是根據用戶要求而設計制作的一種新型的專用設備，它適用于對標準H型鋼、非標H型鋼、鋼結構等機械行業的表面清理。通過拋丸清理，不但可以去除工件表面的鐵銹、氧化皮、污物等，使工件表面呈現金屬本色，消除工件內部應力，提高工件抗疲勞性能，增加工件噴漆時的漆膜附著力，并最終達到提高工件表面及內在質量的目的。
H型鋼結構拋丸機為輥道通過式拋丸清理設備，由拋丸清理室、拋丸器總成、丸料循環凈化系統(螺旋輸送器、提升機、分離器、彈丸控制系統)、輥道輸送系統、吹掃機構、檢修平臺、除塵系統、氣控系統、電氣控制系統等組成。

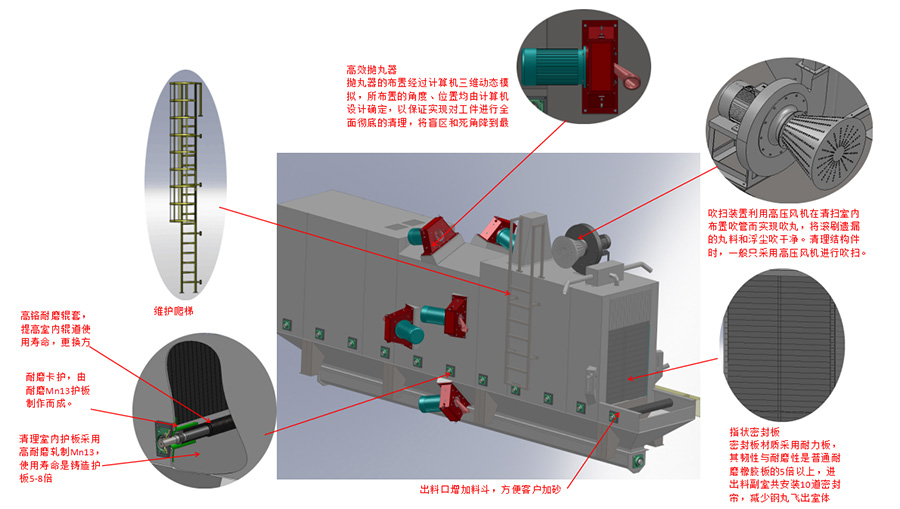

輥道通過式拋丸清理機主機主要有清理室、副室、清掃室、吹掃機構、拋丸器、清理室護板、輸送輥道、擋砂門簾等組成。
循環系統由螺旋輸送器、斗式提升機、丸砂分離器、氣動供丸閘閥、溜丸管等組成。

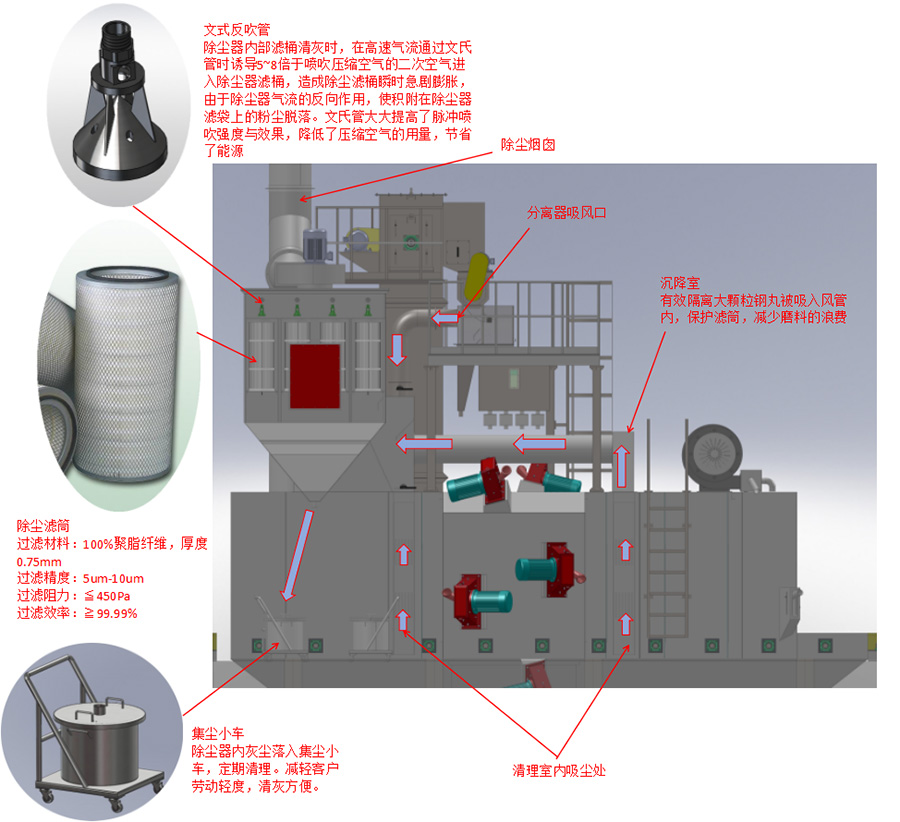

該系列設備分別在進出料口各單獨配置一套除塵系統，除塵系統主要由除塵箱體、除塵濾筒、脈沖系統、儲灰倉、風管、風機、消音器等組成。
整套系統設有自動/手動切換開關，并設有電氣互鎖、自鎖、故障報警等安全防護功能，以保證設備的安全運行。電器控制可采用PLC人機界面，故障檢測報警等功能。
電器元件采用施耐德、正泰等國內外知名品牌，可靠穩定。PLC采用無錫信捷。
電控箱材質為Q235B，板材厚度2mm。
常規標準機型：
| 設備型號 | TSH-0612-6 | TSH-0818-8 | TS-2023-12 | |
| 通過工件尺寸 | 截面(寬X高) | 600*1200mm | 800*1800mm | 2000*2300mm |
|
長度 |
3000-12000mm |
3000-15000mm |
3000-15000mm |
|
| 質量標準 | 表面清潔度 | A-B Sa2-2.5 | A-B Sa2-2.5 | A-B Sa2-2.5 |
|
表面粗糙度 |
15-50μm |
15-50μm |
15-50μm |
|
| 拋丸器 | 數量 | 6 | 8 | 12 |
| 拋丸量 | 6*180kg/min | 8*180kg/min | 12*180kg/min | |
|
功率 |
11kw |
11kw |
11kw |
|
| 輥道允許載重 | 1000kg/m | 1000kg/m | 1500kg/m | |
| 輥道輸送速度（變頻調速） | 0.5-4m/min | 0.5-5m/min | 0.5-4m/min | |
| 除塵風量 | 15000m3/h | 20000m3/h | 30000m3/h | |
| 丸料循環量 | 65T/h | 90T/h | 130T/h | |
| 總功率 | ≈113kw | ≈141kw | ≈211.5kw | |
注：可根據產品特征設計定制非標準設備。
